天轮系列描述


1天轮使用范围及特点

     天轮安装在井架上,作支撑,供矿井提升时支拖提升机卷筒到提升容器之间,引导钢丝绳转向之用。绳槽带塑衬或胶块,增加钢丝绳的使用寿命。

     天轮可分为:1、固定天轮   2、游动天轮   3、凿井天轮

     工作原理:
1、立井天轮及凿井天轮的轮体只作旋转运动。
2、立井天轮主要用于立井提升及斜井箕提升。
3凿井天轮用于立井凿时悬吊吊盘及稳绳。
4游动天轮的轮体除作旋转运动外,还可以轴向移动,主要适用于串车提升。




2天轮技术参数


凿井悬吊天轮基本参数(单槽)
型        号 天轮公称直径 天轮最大外径 绳槽半径 容许钢丝绳最大直径 轴承座中心距 轴承座中心高 质  量(kg)
MZS2.1-0-1×0.5 Φ500 Φ595 R13.5 Φ23 280 90 130
MZS2.1-0-1×0.65 Φ650 Φ775 R17 Φ31 340 100 230
MZS2.1-0-1×0.8 Φ800 Φ960 R22 Φ40 400 110 382
MZS2.1-0-1×1.05 Φ1050 Φ1260 R28.5 Φ52 480 120 670
MZS2.1-0-1×1.25 Φ1250 Φ1495 R33 Φ60.5 520 140 1088
凿井悬吊天轮基本参数(双槽)
型        号 最大绳径 单绳最大静张力 轮径 外径 轴承座中心距 轴承座中心高 质  量(kg)
MZS2.2-0-2×0.5/270-320 Φ23 50KN Φ500 Φ590 590-640 120 304
MZS2.2-0-2×0.5/630-750 Φ23 50KN Φ500 Φ590 950-1070 120 346
MZS2.2-0-2×0.65/270-420 Φ31 100KN Φ650 Φ775 630-780 140 550
MZS2.2-0-2×0.65/630-850 Φ31 100KN Φ650 Φ775 990-1210 140 616
MZS2.2-0-2×0.8/270-420 Φ40 160KN Φ960 Φ960 670-820 160 882
MZS2.2-0-2×0.8/850-960 Φ40 160KN Φ960 Φ960 1250-1360 160 956
MZS2.2-0-2×1.05/320-420 Φ52 250KN Φ1050 Φ1260 800-900 180 1555
MZS2.2-0-2×1.05/850-960 Φ52 250KN Φ1050 Φ1260 1330-1440 180 1703

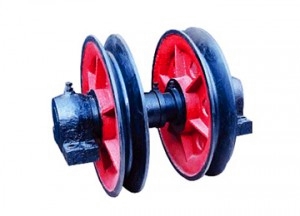

图片展示









本公司主要生产各种凿井设备,矿用吊桶,底卸式吊桶,挂钩式吊桶,5T,7T,9T,11T钩头装置,天轮,悬吊天轮,提升天轮,各种凿井绞车,提升绞车。欢迎订购。
